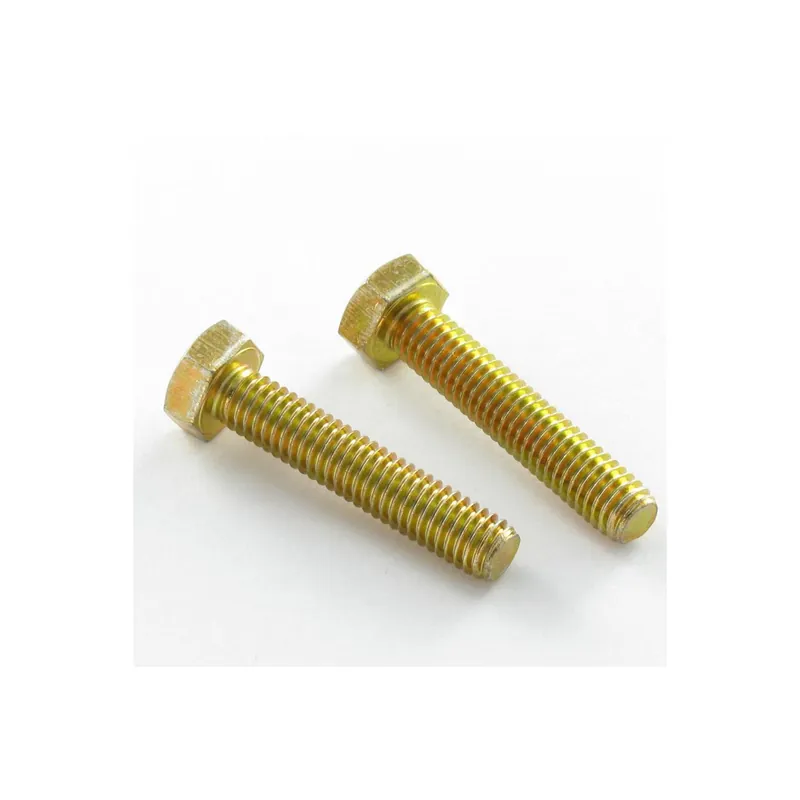

1 x Vis métaux Tête hexagonale TH M14X35 Classe 6.8 Bichromaté

Vis métaux Tête hexagonale TH M14X35 Classe 6.8 Bichromaté
Diametre = M14, Longueur = 35, Revetement De Surface = Bichromate, Famille Sous Produits = Tete hexagonale, Classe = 6.8, Matiere = Acier, Pas = Pas standard de 200, Norme = ISO 4017, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Epaisseur tete	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
Surplat/clef	10	13	16	18	21	24	27	30	34	36
Pas	100	125	150	175	200	–	300

Autre références : 3617501632677 BOVB06TH1403 3002051 30512078 BOVB06TH1403 BOVB06TH1403 B060051 750180 3663072078390

Diametre

M14

Diametre en mm

13.964 – 13.694

Longueur

Longueur

×

Comment mesurer la longueur d’une vis ?

La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.

35

Clef de

21

Pas

Pas standard de 200

Matiere

Acier

Classe

Classe

×

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

• Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

  • Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

• Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

  • Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

  • Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd

• Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

• Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

• Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

• Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

​

Vis sans marquage = classe 4.6 ou équivalent (généralement)

• En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

• Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

• Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

​

Pourquoi ?

• Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

• L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.

Classe 6.8

Revetement de surface

Bichromaté

Couleur

Jaune

Famille de produits

Vis métaux

Filet

Métaux

Norme

ISO 4017

Poids à la pièce

61.5 GR

Forme tete

Tête hexagonale
