Description

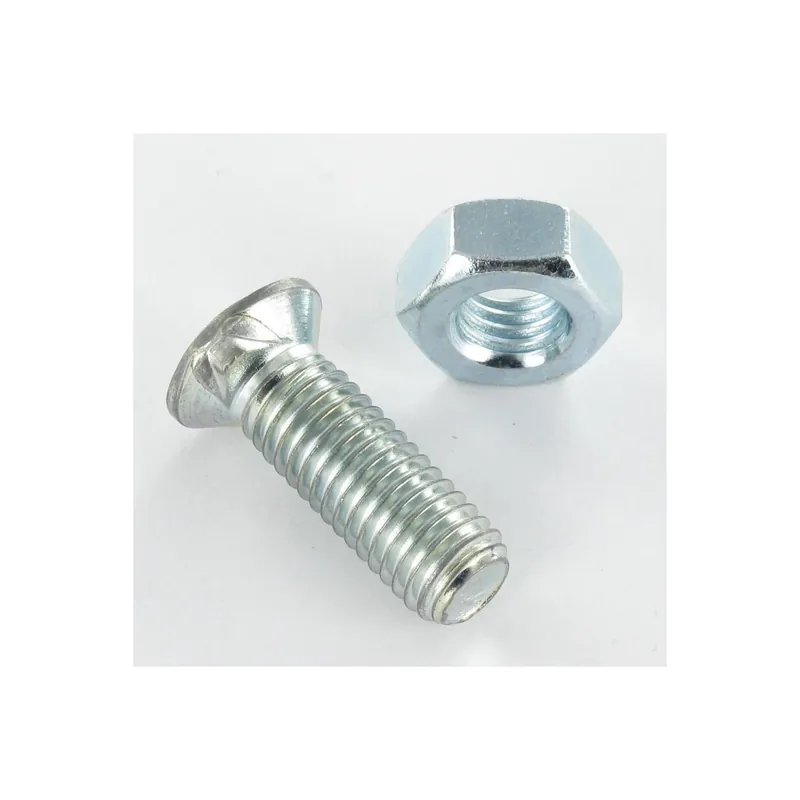

Diametre = M10, Longueur = 30, Famille Sous Produits = Tete fraisee, Classe = 8.8, Matiere = Acier, Norme = NFE 27355, Metiers = Agricole
Autre références : 3617501790995 10×30 3663072212985
- Diametre
- M10
- Longueur
Longueur
Comment mesurer la longueur d’une vis ?
La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 30
- Matiere
- Acier
- Classe
Classe
Les classes mécaniques courantes des vis selon la norme ISO 898-1Signification de la classe 8.8 :
-
Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).
-
Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.
-
-
Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.
-
Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.
-
Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.
-
Classes mécaniques des vis (exemples fréquents)
Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique 4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger 5.6 500 0.6 × 500 = 300 Usage général faible à moyen 8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction 10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes 12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd -
Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.
-
Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).
-
Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).
-
Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.
Vis sans marquage = classe 4.6 ou équivalent (généralement)
-
En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.
-
Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.
-
Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.
Pourquoi ?
-
Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.
-
L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.
-
- CLASSE Classe 8.8
- Couleur
- Gris Acier / Noir
- Sous famille de produit
- Tête fraisée
- Norme
- NFE 27355
- Métiers
- Agricole
- Poids à la pièce
- 29 GR
